測量范圍 |
-100KPa-0-10KPa...1MPa...260MPa |
||||||
|
測量介質 |
與316不銹鋼兼容的氣體或液體 |
||||||
|
靜態精度① |
±0.25%FS ±0.5%FS ±1%FS |
||||||
|
信號輸出/供電 |
4-20mA 0-5V 0-10V 1-5V |
12-36VDC（典型24VDC） |
|||||
|
0.5-4.5V |
5VDC/12-36VDC（典型24VDC） |
||||||
|
數字信號輸出RS485 |
5VDC/5-16VDC/24VDC |
||||||
|
工作溫度 補償溫度 |
-40～125℃ |
-40～150℃ |
-40～200℃ |
-40～250℃ |
-40～380℃ |
0～800℃ |
|
|
-20～80℃ |
-20～130℃ |
0～180℃ |
0～200℃ |
0～250℃ |
0～250℃ |
||
|
貯存溫度 |
-40～100℃ |
||||||
|
長期穩定性 |
典型：±0.1%FS/年 最大：±0.2%FS/年 |
||||||
|
零點溫度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
||||||
|
靈敏度溫度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
||||||
|
過載能力 |
60MPa以內2倍滿量程壓力，其它為滿量程的1.5倍 |
||||||
|
有效測量壽命 |
﹥106壓力循環（P:10-90%FS） |
||||||
|
抗振動性 |
20g，（IEC 60068-2-6） |
||||||
|
抗沖擊性 |
20g，11mS |
||||||
|
響應時間 |
≤2ms |
||||||
|
分辨率 |
大于10-5（通常受限采集顯示設備，理論無限小） |
||||||
|
負載電阻 |
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） |
||||||
|
絕緣電阻 |
200M?，100VDC |
||||||
|
壓力接口 |
M20*1.5 （典型）; G1/2，G1/4 （可選） |
||||||
|
電氣連接 |
接插件或直出電纜2m |
||||||
|
接口及殼體材料 |
304/316L不銹鋼 |
||||||
|
外殼防護 |
IP65（插頭型） IP67（電纜型） |
||||||
|
安全防爆 |
Ex iaⅡ CT5（本安） |
||||||
|
密封圈 |
氟橡膠 |
||||||
|
傳感器膜片 |
鈦合金膜片 |
||||||
|
產品重量 |
約400克 |
||||||
|
型號 |
量程 |
精度 |
輸出 |
安裝螺紋 |
電氣連接 |
特定參數 |
|
SUAY70 |
-100KPa~0 ...10KPa ...100MPa 量程可選 |
2:±0.25%FS 1:±0.5%FS 0:±1%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M20*1.5 可選： M2:G1/4 M3:G1/2 M0:定制 |
N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 |
S:抗干擾 F:分體式 L:顯示表頭 E:本案防爆 T1:120℃ T2:150℃ T3:200℃ T4:250℃ T5:380℃ T6:800℃(水冷) |
|

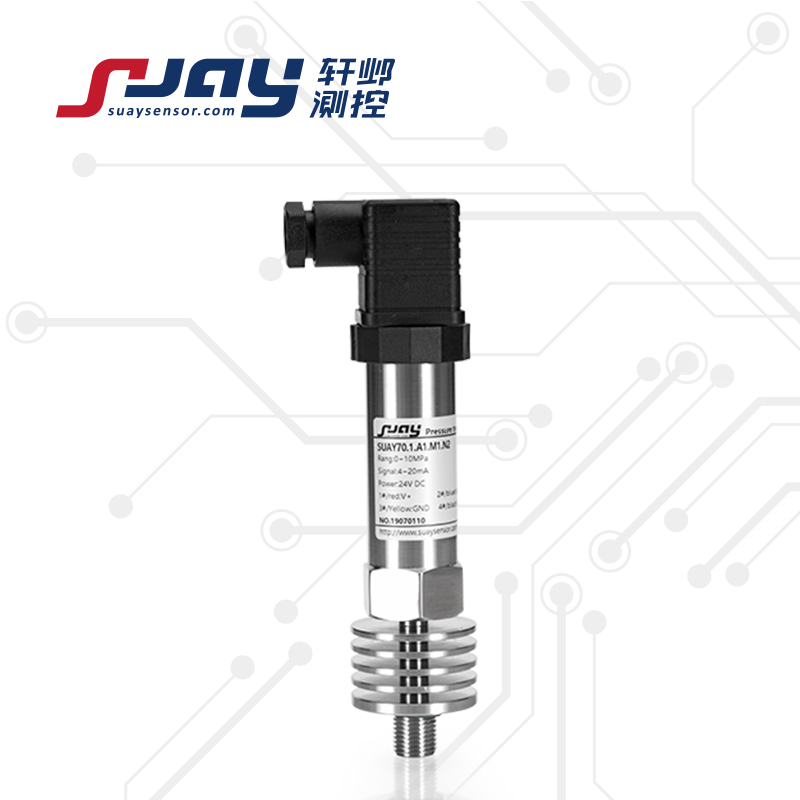

SUAY70.1.A1.M1.N1.T2 |
||||||
